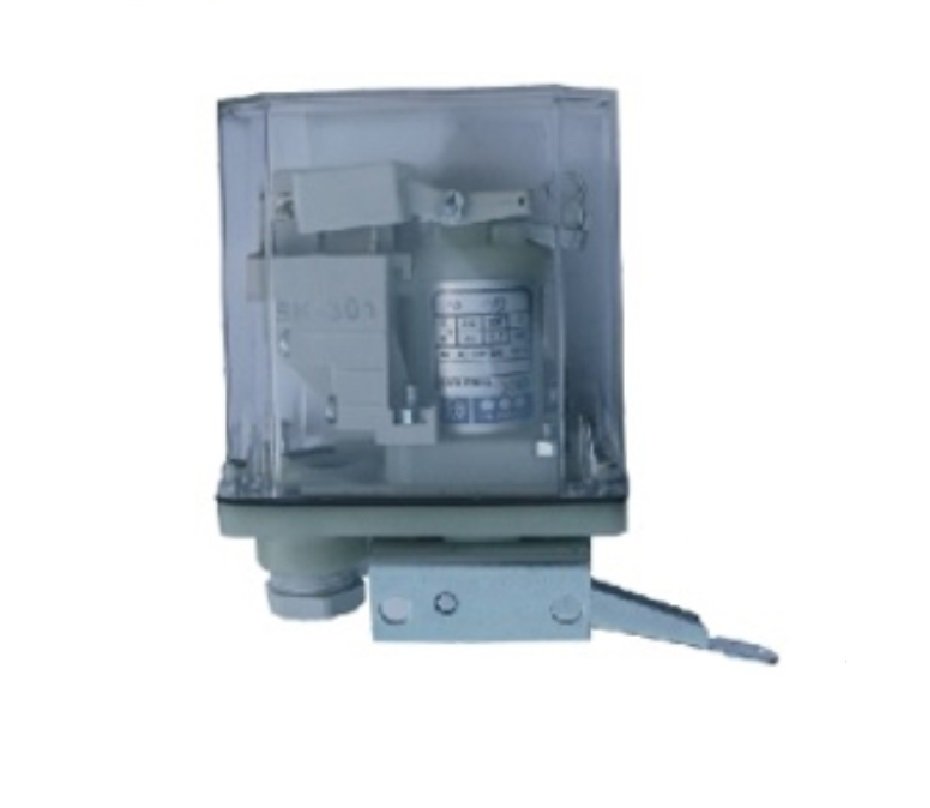

Włącznik ciśnieniowy LPA1

GWARANCJA 2 LATA

Łączniki LPA są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem otwartym, utrzymujące ciśnienie czynnika w stałych określonych granicach. Produkowane są w dwóch typowielkościach w zależności od położenia dźwigni łącznika względem styków.

Warunki pracy:

• Włączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
• Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Najwyższa szczytowa temperatura otoczenia wynosi 40oC, najwyższa średnia w ciągu doby 35oC, najniższa ‑40oC.
• Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC.
• Włącznik podczas pracy powinien być ustawiony pokrywą ku górze. Odchylenie od pionu nie może być większe niż 5o.
• Stopień ochrony IP 430.

Wykonanie:

• Łączniki LPA są wykonane jako trzytorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowego, mechanizmowe.

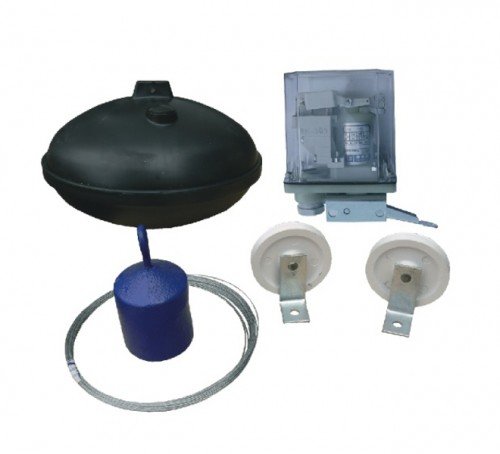

• Łącznik pływakowy typu LPA stanowi odmianę mechanizmową bez siły zwrotnej. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.
• Zasilanie 230V oraz 400V

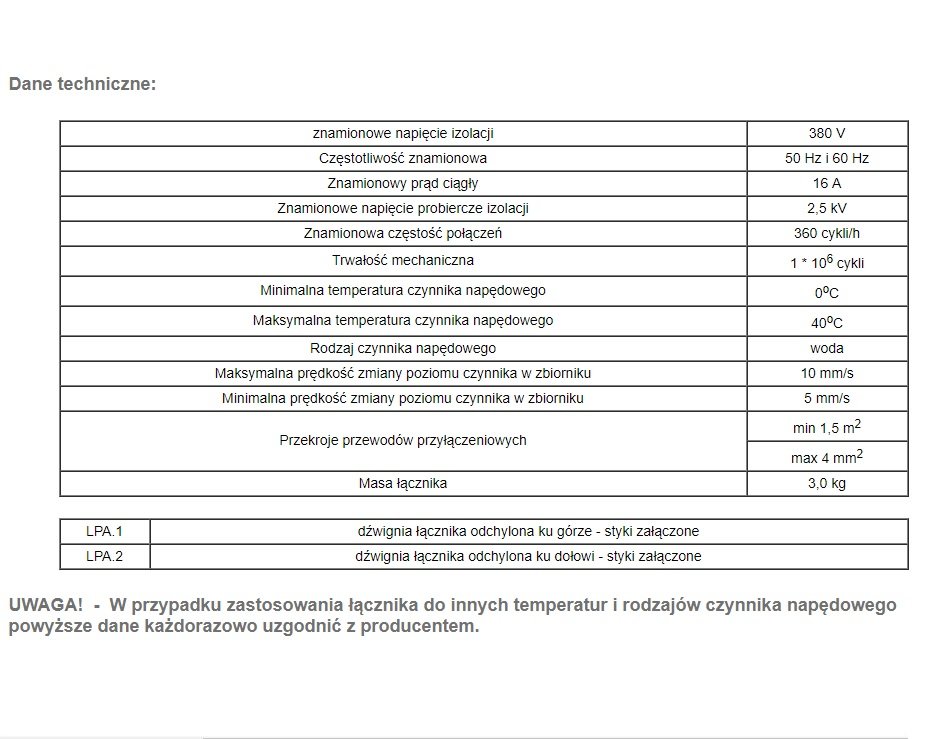

Dane techniczne:

• Znamionowe napięcie izolacji ‑ 230V/400 V
• Częstotliwość znamionowa ‑ 50 i 60 Hz
• Znamionowy prąd ciągły ‑ 16 A
• Znamionowe napięcie probiercze izolacji ‑ 2,5 kV
• Znamionowa częstość połączeń ‑ 360cykli/h
• Minimalna temperatura czynnika napędowego ‑ 0oC
• Maksymalna temperatura czynnika napędowego ‑ 40oC
• Rodzaj czynnika napędowego ‑ woda, powietrze, olej maszynowy, olej transformatorowy
• Przekroje przewodów przyłączeniowych ‑ min 1,5 mm2 ‑ max 4 mm2
• Masa włącznika ‑ 0,50 kg
